淺談煤泥水濃縮分級旋流器
煤泥水濃縮分級旋流器工作原理
使分離的料漿以一定的壓力從水力旋流器上部周邊切向進入旋流器內，產生強烈的旋轉運動，由于大小顆粒之間存在著粒度差異，所受的離心力、向心浮力和流體曳力大小不同，受離心沉降作用，大顆粒受離心力較大，沉降到器壁，由底流口排出，小顆粒則由溢流管排出，從而達到分級或濃縮的目的。
煤泥水濃縮分級旋流器特點

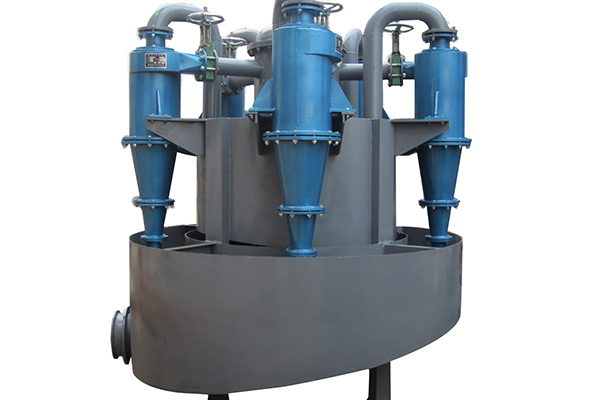

采用新穎的水力旋流器內部結構以及較高的內表面光潔度要求，提高了水力旋流器的分級效率和分級精度。采用聚氨酯彈性體制作，具有輕便、使用壽命長的優點。 根據分級粒度或濃縮濃度的要求，可以方便的調整溢流管和底流口的尺寸，和具有安裝、調試、維護、更換方便的特點。 根據處理能力的不同，通常將同規格旋流器并聯組合，成組供應。旋流器組由進料分配器、溢流箱、底流箱、支架等部分組成。合理的設計分配器、箱底傾角大小將有利于設備的正常運行。
煤泥水濃縮分級旋流器適用范圍
廣泛應用于選煤廠粗煤泥的回收；浮選前礦漿濃縮；過濾機、離心機前予濃縮、澄清等等。
煤泥水濃縮分級旋流器主要技術特征
|
型號規格 |
FX150 -Ⅰ |
FX150-Ⅱ |
FX200 |
FX250 |
FX300 |
FX350 -Ⅰ |
FX350 -Ⅱ |
FX350 -Ⅲ |
FX500 -Ⅰ |
FX500 -Ⅱ |
|
直徑 |
150 |
150 |
200 |
250 |
300 |
350 |
350 |
350 |
500 |
500 |
|
錐角（°） |
15 |
20 |
20 |
20 |
20 |
15 |
20 |
25 |
20 |
20 |
|
分級粒度 |
0.01～0.074 |
0.02～0.074 |
0.03～0.1 |
0.04～0.15 |
0.05～0.15 |
0.06～0.2 |
0.07～0.2 |
0.08～0.2 |
0.1～0.5 |
0.1～0.5 |
|
處理能力（m3/h） |
15～25 |
10～25 |
25～30 |
35～50 |
50～70 |
70～100 |
70～100 |
70～100 |
140～180 |
140～180 |
